一、雨水系統介紹及設計依據
1.一般說明：
雨水收集及回用系統包含雨水收集利用全套設備、管道及附件的供及安裝，提供全套雨水回用系統的深化設計圖紙及說明。
2.系統介紹
雨水收集及回用系統包括雨水處理機房，處理后的雨水回用于地面沖洗、室外道路沖洗、綠化及廣場澆灑。
3.設計依據
《建筑給水排水設計規范》GB50015-2019
《建筑與小區雨水控制及利用工程技術規范》GB50400－2016
《民用建筑節水設計標準》GB50555-2010
二、系統設計要求
雨水收集及回用系統
1.水質標準
經處理后的雨水，其凈化質量達到“城市雜用水水質標準”、“景觀環境用水的再生水水質標準”和國家中水處理質量的各項要求，其中包括:
色:色度不超過30度
嗅:無不快感覺、無異味
pH值:6.5-9.0
生化氧量BOD5:不超過10毫克/升
化學氧量COD:不超過30毫克/升
濁度:不超過5NTU
總大腸菌群:不超過3個/升
游離余氯:管網末端不低于0.2毫克/升
陰離子表面活性劑:不超過0.5毫克/升
三、處理過程及要求
雨水收集及回用系統
1.自動機械格柵
提供自動機械格柵一臺。格柵的設計，能清除其底部的固體雜物，從而避免格柵的堵塞。格柵配備電動機、環形鏈條、鏈輪、耙子和隔渣槽。

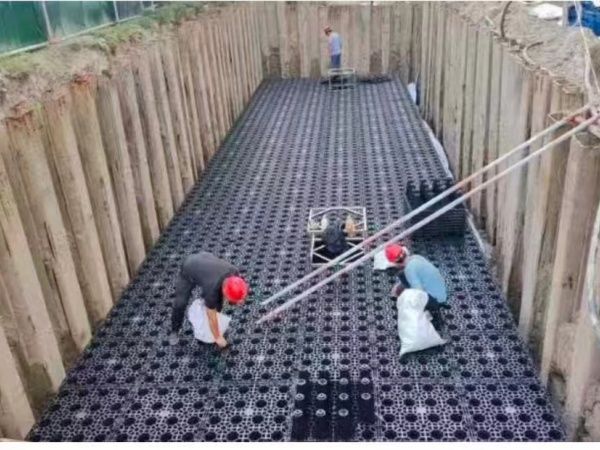

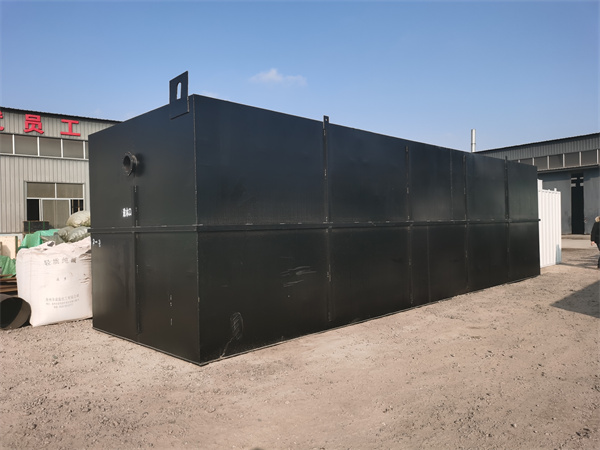

2.雨水儲水池
雨水儲水池的容積滿足設計規范要求。并設置溢流管線，滿足雨量達大時溢流排放要求。雨水儲水池內，提供以下設備:
1）池底設置集水坑和泄水管，泄水管有不小于0.02的坡度，坡向集水坑，池壁設爬梯。
2）兩臺（一用一備）廢水提升泵將廢水排至廢水管道。
3.中水一級泵
1）提升泵兩臺（一用一備），加壓至過濾器。
2）水下曝氣器要求進行適當的降噪處理。

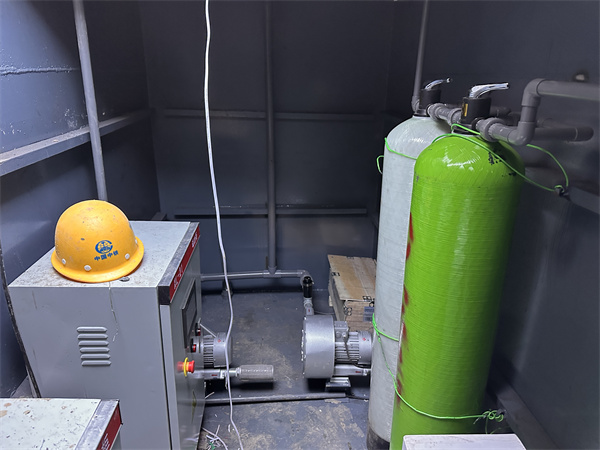

4.石英砂過濾器（兩用）
1）提供兩臺直立式石英砂過濾器。
2）濾水系統的設計考慮在反沖洗砂濾缸時不影響中水處理系統的正常操作。
3）石英砂過濾器的工作過濾流量不超過12立方米/小時/平方米過濾面積，最大運行阻力不大于9m。
4）每臺石英砂過濾器必須配備其所的附件，其中包括石英砂過濾器內部零件、反沖洗接口、自動排氣閥、閘閥、壓力表、檢修蓋、濾鏡、法蘭或螺旋紋接口等，反沖洗采用人工控制。
5）石英砂過濾器的外殼為玻璃纖維增強塑料或高碳鋼片焊接而成或相等認可的物料所制造，其水壓試驗能不少于400kPa及維持不少于三小時而沒有任何滲漏等現象。
6）提供及安裝砂濾缸內的過濾媒介，其中包括有不同等級的石英砂等。其數量按處理時流量而決定。
5.活性碳吸附器（兩用）
1）提供兩臺直立式活性碳吸附器，活性碳吸附器的設計要求基本與石英砂過濾器。
2）吸附器內活性碳高度不小于3m，具體根據處理能力及出水水質計算確定。
6.高低水位警報裝置
在曝氣調節池內設置高、中、低水位報警裝置，當低水位報警時，全系統停止運行；當中水位時，系統自動恢復運行，高水位時報警，同時打開位于地下一層排至室外管網廢水管上的電動閥門，并關閉排往中水處理站廢水管上的電動閥門，將廢水直接排入小市政管線。
在一體化中水設備內水池設有高、低水位報警裝置，當低水位報警時，加壓泵及消毒設備停止運行；當高水位時，系統自動恢復運行。
在中水儲水池設有高、中、低、超低四種液位情況。當低液位時，系統自動開啟自來水補水電動閥進行補水；當中液位時，補水電動閥關閉，高水位時報警，超低水位時，供水變頻泵組停止運行并報警。
7.雨水回用儲水箱
用于儲存處理水量和回用水量之間的差值，有效容積不小于日處理水量的30%，設玻璃水位計及取樣口。

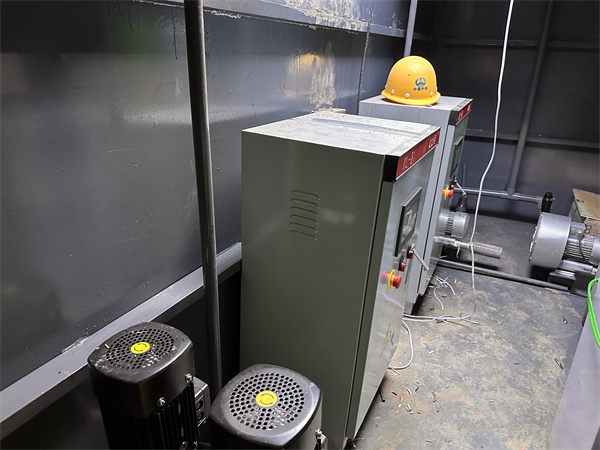

8.控制盤
提供上述設備所的控制屏，包括電動機開關、斷電器、選擇開關、指示燈、繼電器、接線端、電壓計、電流表、低電壓接點等。有關系統控制和一般電氣設備和施工要求，另見電氣章節。
9.消毒劑投加系統
在活性碳過濾器出水管上（管道混合器前）投加消毒劑，消毒劑采用NaCLO，系統由投藥桶、攪拌器、計量泵組成，計量泵采用進口產品，不銹鋼材質制造。
10.絮凝劑投加系統
在過濾加壓泵出水管上（管道混合器前）投加絮凝及，絮凝劑采用PAC，系統由投藥桶、攪拌器、計量泵組成，計量泵采用進口產品，不銹鋼材質制造。
